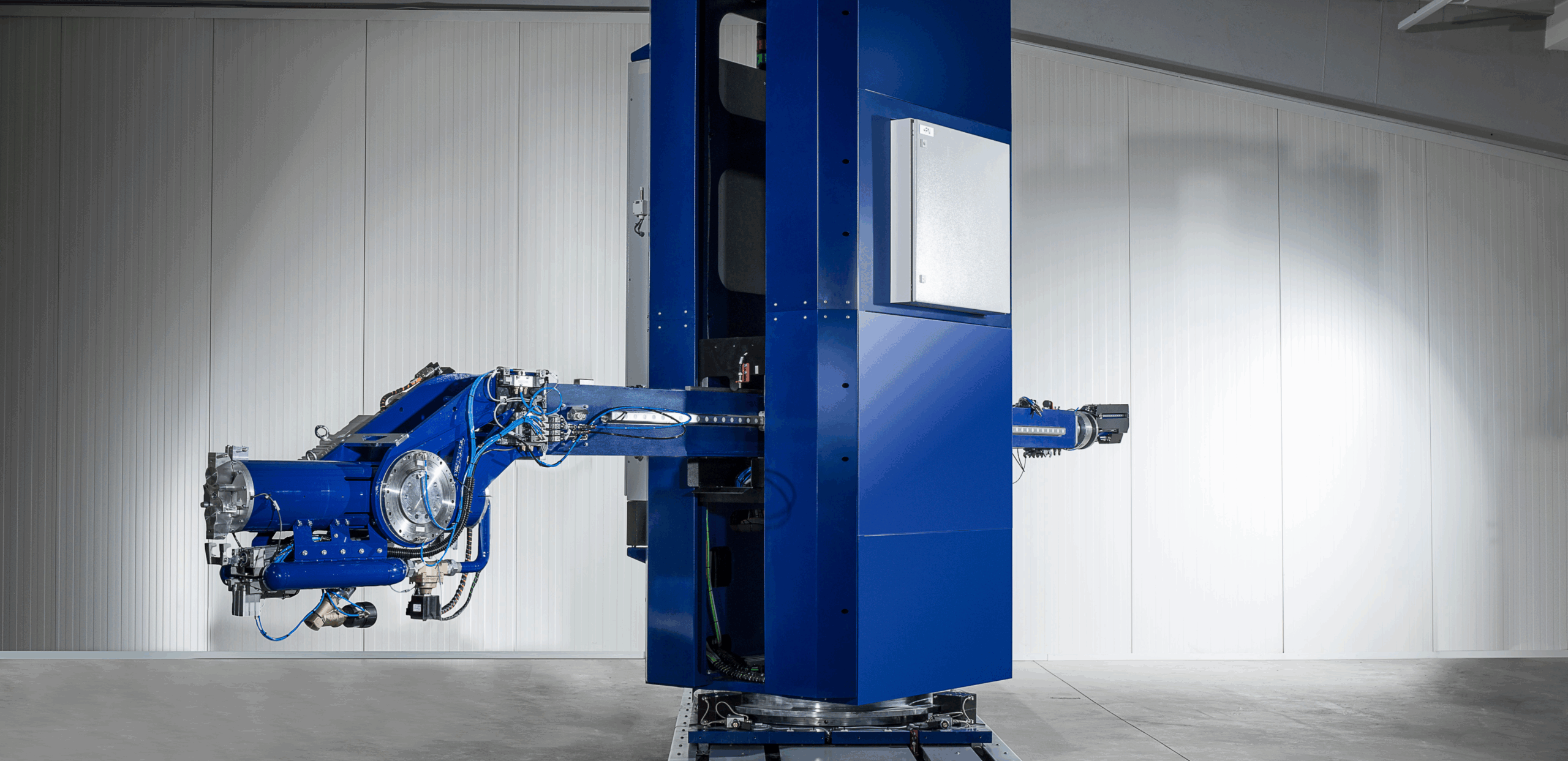

Unsere modulare Universalprüfanlage für Impakt-Tests
Mit unserer innovativen Prüfanlage erhalten Sie ein flexibles und zukunftssicheres System, das auf Ihre individuellen Anforderungen zugeschnitten ist.
- Modulares Baukastensystem: Eine Basisturm-Einheit, die sich beliebig erweitern lässt.
- Einfache Anpassung: Drei verschiedene Launcher stehen zur Verfügung – der Austausch erfolgt schnell und unkompliziert.
- Vielfalt an Prüfungen: Über 20 standardisierte Lastfälle sind bereits integriert.
- Zentrale Benutzeroberfläche: Alle Lastfälle werden über ein einziges, intuitives Interface gesteuert.
- Individuelle Erweiterbarkeit: Neben den Standard-Setups können jederzeit maßgeschneiderte Testkonfigurationen ergänzt werden.
Unsere Universalprüfanlage ermöglicht präzise, reproduzierbare und flexible Impakt-Tests – vom standardisierten Verfahren bis hin zur kundenspezifischen Sonderlösung. Dabei deckt sie ein breites Spektrum an Komponentenprüfungen und Lastfällen nach den neuesten gesetzlichen Vorgaben ab und vereint höchste Präzision, Effizienz und Flexibilität in einem einzigen System.
Systemleistung
- Geschwindigkeitsgenauigkeit: ± 0,1 – 0,2 km/h (abhängig vom Lastfall)
- Genauigkeit der Geschwindigkeitsmessung: ± 0,0036 km/h
- Produktivität (bei 1 Bediener + 1 Assistent pro Schicht)
- Kopfaufpralltests: 6 – 10 Tests/Tag
- Beinformtests: 3 – 6 Tests/Tag
- Upper leg Tests: 3 – 6 Tests/Tag
- Verfahrwege des Systems (kundenspezifisch anpassbar)
- X-Richtung: 2.100 mm
- Y-Richtung: 4.000 mm
- Z-Richtung: 2.200 mm
- Rotation: 360°
Launcher-Technologie
Um geringste Geschwindigkeitsabweichungen und höchste Reproduzierbarkeit zu gewährleisten, hat TECCON das Advanced Speed Control (ASC) entwickelt – ein geschlossenes Geschwindigkeitsregelsystem. Alle ASC-Launcher werden mit Stickstoff angetrieben und zusätzlich mit einem elektrischen Linearmotor zur präzisen Geschwindigkeitsregelung ausgestattet.
Ein wesentlicher Vorteil des ASC-Systems: Es sind keine Vortests zur Verifikation der Aufprallgeschwindigkeit erforderlich. Selbst nach längeren Stillstandszeiten ermöglicht ASC ein „First Shot Right“-Testing.
Vorteile der TECCON ASC-Launcher:
- Kleinster und flexibelster Launcher weltweit (Launcher XS)
- Höchste Genauigkeit durch geschlossenen Hochgeschwindigkeits-Regelkreis
- Kein Vortest zur Geschwindigkeitsanpassung erforderlich & geringe Betriebskosten (ca. 1 $/Test)
- Kein Hydrauliksystem – dadurch minimale Wartungskosten und reduzierte Stillstandszeiten
- Schneller Wechsel zwischen verschiedenen Launchern am Basissystem
Impaktortests
Launcher XS
Launcher M
Launcher L
Unser Test Equipment im Überblick

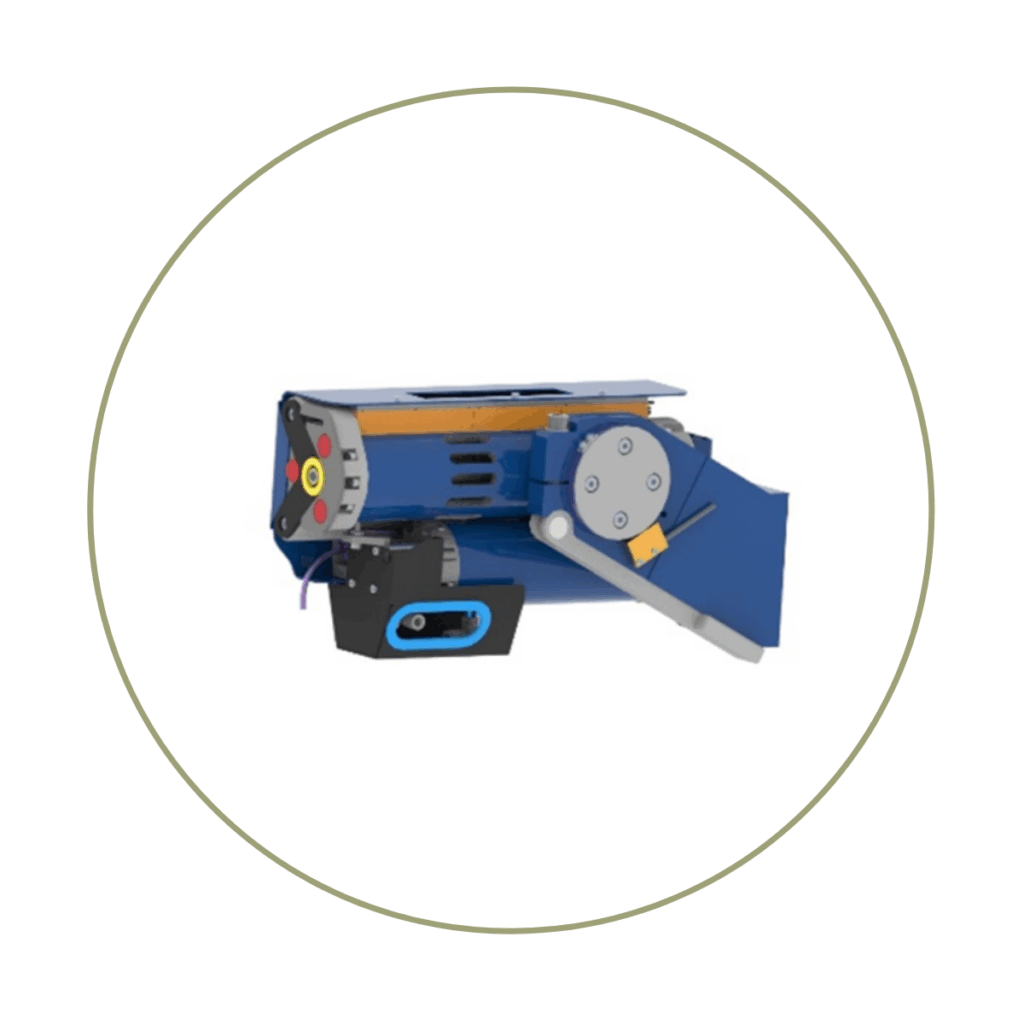

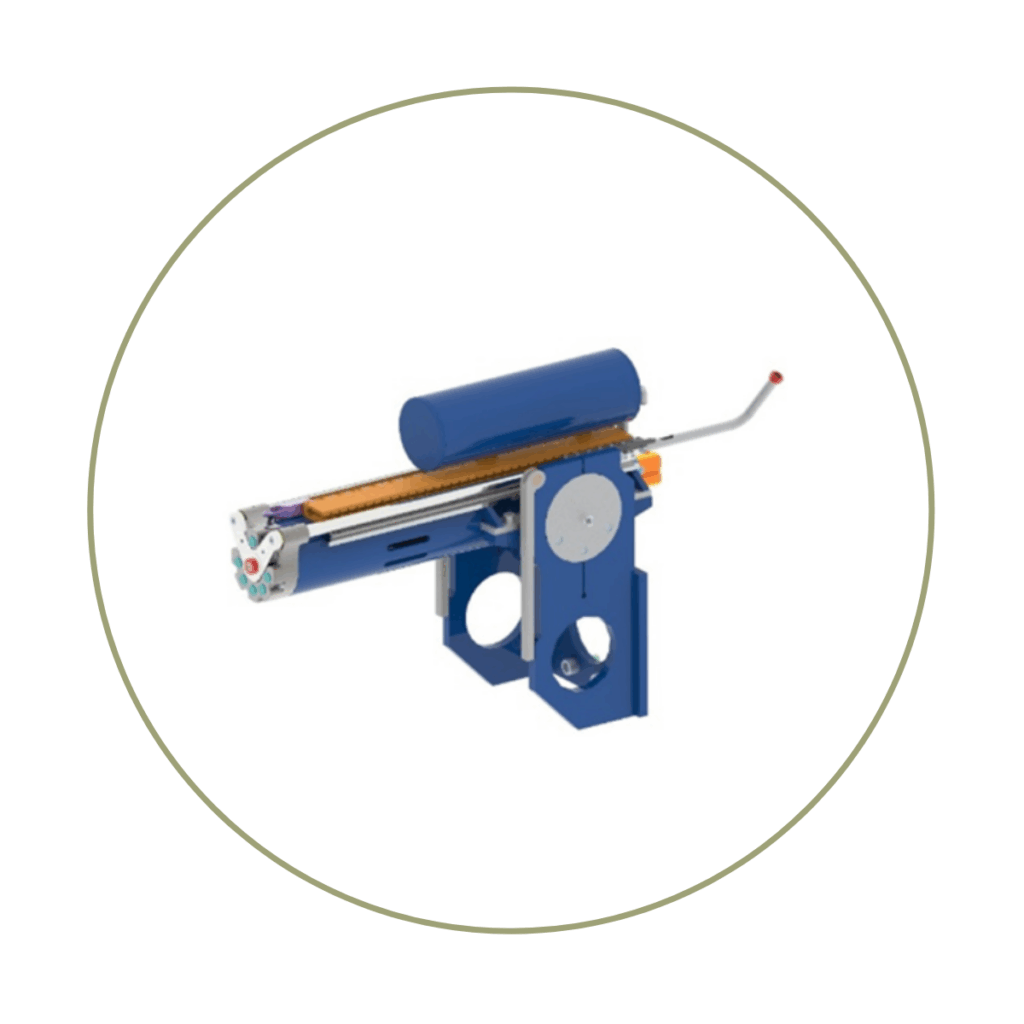

Launcher XS für FMVSS 201u Prüfungen
Der Launcher XS wurde speziell für Tests gemäß FMVSS 201u entwickelt.
Technische Daten Launcher XS:
- Maximale Aufprallenergie: 120 J
- Winkelbereich: –10° bis +50°
- Winkeleinstellung: mechanisch
FMH-Spezifikation:
- Prüfgeschwindigkeit: 19,3 und 24,1 km/h
- Impaktormasse: 4,5 kg
- Impaktortyp: frei fliegend
- Aufprallgenauigkeit: ± 5 mm um das Ziel
- Geschwindigkeitsgenauigkeit: ± 0,2 km/h mit ASC
- Antriebstechnologie: Hybrid N₂ + Linearmotor
Besonderheiten: Auch als Retrofit-Lösung für bestehende Systeme oder Roboter verfügbar.

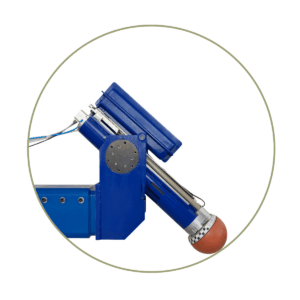

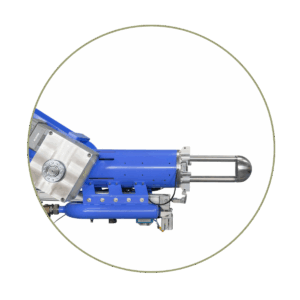

Launcher M mit ASC – für Fußgängerschutz- und Spezialtests
Der Launcher M wird für den Fußgängerschutz-Kopfaufpralltest sowie für EMI- und SAE-Pendeltests eingesetzt.
Technische Daten Launcher M:
- Maximale Aufprallenergie: 340 J
- Winkeleinstellung: mechanisch
- Abwurfmasse: 3,5 und 4,5 kg
- Geschwindigkeitsbereich: 25 – 42 km/h
- Prüfgeschwindigkeit: 35 und 40 km/h
- Geschwindigkeitsgenauigkeit: ± 0,2 km/h mit ASC
- Wiederholgenauigkeit: ± 0,2 km/h mit ASC (1. Test stimmt sofort)
- Aufprallgenauigkeit: ± 5 mm Radius um das Ziel
- Aufprallwinkel: –25° bis –90°
- Winkelgenauigkeit: ± 1°
- Flugbahn: freier Flug | geführt
- Antriebstechnologie: Hybrid N₂ + Linearmotor
UN R127.04, alle NCAPs etc.
FMVSS 226
ECE-R21 und ähnliche

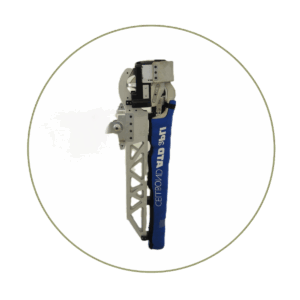

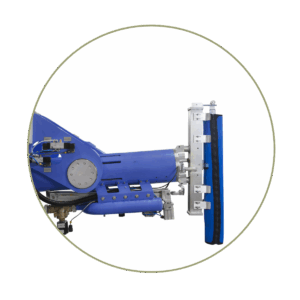

Launcher L mit ASC – für Pedestrian Protection Beinaufpralltests und mehr
Der Launcher L wird für Fußgängerschutz-Beinaufpralltests (TRL Leg, FlexPLI, aPLI, Upper Leg), Fehlanwendungsprüfungen (PDI-2, Small Animal etc.), linear geführte Aufpralltests sowie Body Block Impact Tests eingesetzt.
Technische Daten Launcher L
- Maximale Aufprallenergie: 3000 J
- Beschleunigungsweg: 460 mm
- Freier Flugweg: 1000 mm (bei freiem Flug)
- Geschwindigkeitsbereich: 20 – 55 km/h (abhängig von der Masse)
- Geschwindigkeitsgenauigkeit: bis ± 0,2 km/h mit ASC
- Wiederholgenauigkeit: bis ± 0,2 km/h mit ASC
- Aufprallgenauigkeit: ± 5 mm
- Aufprallwinkel: –90° bis +15°
- Winkelgenauigkeit: ± 2°
- Winkeleinstellung: elektrisch
- Antriebstechnologie: Hybrid N₂ + Linearmotor
- Gewicht: 370 kg
Besonderheiten
- Höchste Präzision für anspruchsvolle Pedestrian Protection Tests
- Flexibel einstellbare Winkel und Geschwindigkeiten
- Robuste Bauweise für langfristige Performance
Fußgängerschutz FlexPLI:
UN R127.04
GTR 9
KMVSS 102-2
all NCAPs
Fußgängerschutz aPLI:
Euro NCAP
JNCAP
KNCAP
C-NCAP
Fußgängerschutz Upper leg:
UN R127.04
GTR 9
KMVSS 102-2
all NCAPs
Impaktor:
ECE-R12
FMVSS 203
GB 11557

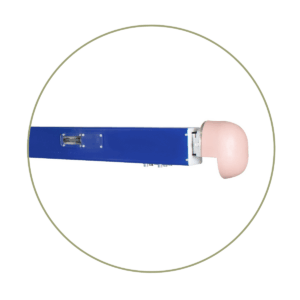

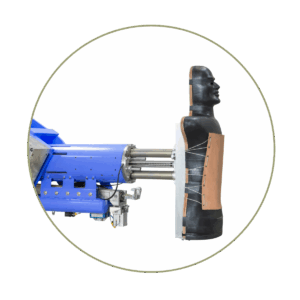

Body Block Impaktor:
ECE-R12
ECE-R95
FMVSS 203
GB 11557

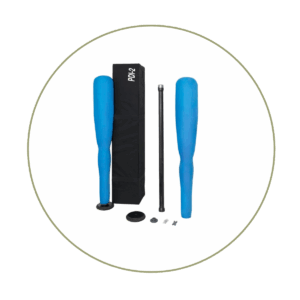

PDI-2:
Misuse-Impaktoren, Geschwindigkeit bis zu 55 km/h, TECCON Temperaturkammer Tests:
-30 °C bis +90 °C
Tests für Fußgängerschutz – Active Bonnet
Unser Modul für Active Bonnet Prüfungen bietet präzise und realistische Testmöglichkeiten für verschiedenste Lastfälle im Bereich Fußgängerschutz. Es deckt eine breite Palette an Szenarien ab, um Sicherheit und Funktionalität moderner Fahrzeuge zu gewährleisten.
Abgedeckte Lastfälle:
- PDI-2 (Pedestrian Detection Impact)
- Stone (Steinaufprall)
- Bird (Vogelaufprall)
- Branch (Astaufprall)
- Small Animal (kleines Tier)
- Basketball
- Soccer Ball (Fußball)
- Trash Bin (Mülltonne)
Vorteile des Moduls:
- Hohe Reproduzierbarkeit der Tests
- Präzise Simulation realer Aufprallszenarien
- Anpassbar an unterschiedliche Fahrzeugmodelle
- Unterstützt die Einhaltung gesetzlicher Vorgaben
Mit unserem Active Bonnet Modul sichern Sie maximale Prüfgenauigkeit und erhöhen die Sicherheit für Fußgänger durch innovative Testlösungen.
Customized Modules – Individuell angepasst für Ihre Anforderungen
Customization – unser tägliches Geschäft
Wir entwickeln und fertigen sämtliches Testequipment inhouse und passen es gezielt an die Anforderungen unserer Kunden an. Ob Abmessungen, Geschwindigkeiten, Traversewege oder spezielle Lastfälle außerhalb standardisierter Prüfprotokolle – wir realisieren maßgeschneiderte Lösungen.
Beispiele unserer Individualisierungsmöglichkeiten:
- Länge, Breite und Traverswege nach Kundenvorgabe
- Anpassung von Geschwindigkeitsbereichen
- Entwicklung von speziellen Lastfällen
- Integration zusätzlicher Funktionen und Schnittstellen
Mit unseren Custom Modules profitieren Sie von Flexibilität, Präzision und einer Lösung, die perfekt auf Ihre Testanforderungen zugeschnitten ist.

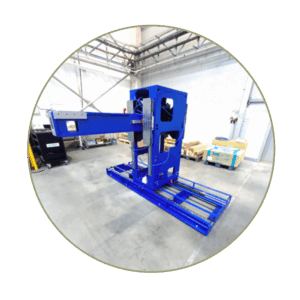

MINI Tower
Turm mit Drehung

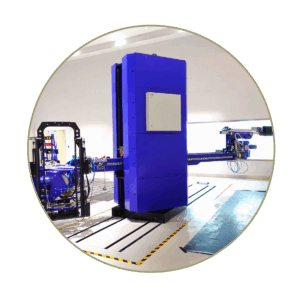

Zwei Türme auf einem Maschinenbett
Why TECCON Austria?
Unsere Kunden profitieren von höchster Qualität, maßgeschneiderter Flexibilität und schneller Unterstützung. Mit transparenter Preisgestaltung, einem globalen Servicenetzwerk und lokaler Ersatzteilverfügbarkeit stehen wir für Verlässlichkeit und Kontinuität. Entwicklung und Fertigung am Standort Österreich garantieren zudem Präzision und Nachhaltigkeit – Gründe, die für TECCON Austria sprechen.
QUALITÄT
Fertigung, Vorinstallation und Qualitätskontrolle in Österreich
FLEXIBILITÄT
Kundenspezifische Anpassung von Prüfständen und Lastfällen
SCHNELLIGKEIT
Kurze Reaktionszeiten für Support, Wartung und Kalibrierung
TRANSPARENZ
Keine versteckten Kosten – Festpreis
GLOBALES NETZWERK
Unterstützung durch globales Servicenetzwerk gewährleistet
MADE IN AUSTRIA
Entwicklung und Fertigung am Hauptsitz in Österreich
KONTINUITÄT
Lokale Ersatzteilverfügbarkeit, Wartungsverträge und Kalibrierung
